Daten- Verbindungskabel zwischen PC und Selectrix Interface 66842

(alle Angabe ohne Gewähr)

Die Darstellungen auf dem Handzettel zum Interface 66842 sind zunächst mal kein schlechter Hinweis.

Und die 3 adrige Verbindung ist für die Datenübertragung auch völlig ausreichend.

Beachten sollte man:

Die maximale Länge von 25 Metern darf bei einem RS-232C Protokoll nicht überschritten werden!

Verwirrung scheint es immer wieder bei der Pin- Belegung der Stecker zugeben.

Beim PC- Händler bekommt man häufig nur Datenkabel die entweder nur mit 25 polige oder 9 poligen SUB-D Buchsen ausgestattet sind.

Was tun wenn man am PC nur einen 9 poligen SUB-D Stecker hat?

Außerdem kommt noch mehr Verwirrung auf, wenn man sich zwischen einem gekreuztem oder einem eins-zu-eins verdrahtetem Kabel entscheiden muss. Deshalb hier der Versuch einer Übersicht.

Pinbelegung des Selectrix Interface

Am Selectrix Interface findet man einen 25 poligen SUB-MIN D-Stecker der wie folgt belegt ist:

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25
	TD	RD				GND

TD = Transmit Data
RD = Receive Data
GND = Ground

Da die Signale "Data set Ready" und "Request to send" der Seriellen Schnittstelle nicht benutzt werden, findet bei der Datenübertragung also kein Hardware Handshake statt.

Pinbelegung der Seriellen Schnittstellen des PC

9 polige serielle Schnittstelle                     25 polige serielle Schnittstelle



PIN	Funktion	Abkürzung		PIN	Funktion	Abkürzung
1	Carrier detect	CD		1	Ground	GND
2	Receive data	RD		2	Transmit data	TD
3	Transmit data	TD		3	Receive data	RD
4	Data terminal ready	DTR		4	Request to send	RTS
5	Ground	GND		5	Clear to send	CTS
6	Data set ready	DSR		6	Data set ready	DSR
7	Request to send	RTS		7	Ground	GND
8	Clear to send	CTS		8	Carrier detect	CD
9	Ring indication	RI		9	Check modem	CM
				20	Data terminal ready	DTR
				22	Ring indication	RI

Man benötigt nur die gelb markierten Datenleitungen.

Hier sieht man schon was zur Verwirrung beiträgt.

Die zur Datenübertragung benutzten PIN's 2 und 3 sind in Ihrer Funktion "Transmit data" und "Receive Date" vertauscht.

Übrigens:

Am PC sind die seriellen Schnittstellen immer als 25polig oder 9polig SUB-D Stecker, die parallelen Schnittstellen immer als 25 polige SUB-D Buchsen ausgeführt.

Fall 1: Man hat am PC einen 25 poligen Stecker

Dies dürfte wohl der einfachste Fall sein, da man nur ein "eins-zu-eins" Datenkabel benötigt.

Bei gekauftem Kabel dringend darauf achten, dass man nicht versehentlich ein gedrehtes Kabel erwischt!



Fall 2: Man hat am PC einen 9 poligen Stecker

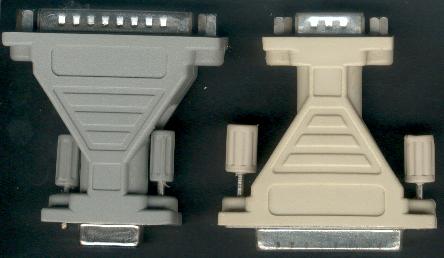

Jetzt benötigt man ein Adapter, dass vom 9 poligen Stecker auf eine 25 poligen Stecker geht.



Meistens haben diese Stecker den Dreher von PIN 2 und PIN 3 bereits eingebaut.

Doch Ausnahmen soll es geben, deshalb hilft bei neu gekauften die Hersteller Informationen lesen und bei gebrauchten muss man eben nachmessen.

 Jedenfalls ist das wichtig für die Art des Kabels, dass jetzt benötigt wird. Gedreht oder "eins-zu-eins"?



Auch gekaufte Kabel können diesen Dreher bereits haben. So genannte Null- Modem Kabel, gibt es gedreht und in der "eine-zu-eins", als 25 polige und 9 polige Ausführung.

Also die Vielfalt kann groß sein und wenn man sein Kabel selber zusammen lötet hat man schnell zwei Dreher im Kabelsalat.

Sonstige Fehlerquellen

Ach ja, wenn man das Kabel zum x-ten mal durchgemessen hat und den Fehler immer noch nicht finden kann.... dann bitte auf die richtige Baudraten- Einstellung achten! Denn nur so klappt's auch mit dem Nachbarn!
