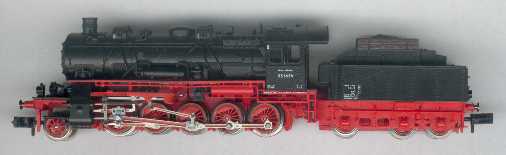

MINITRIX BR58 1436 der DB mit Selectrix Decoder 66835

[Artikel- Nr. 12619]



(alle Angaben ohne Gewähr)



Das Modell der BR58 ist werksseitig mit einer Schnittstelle nach NEM 651 ausgerüstet.

Außerdem besitz dieses Modell einen Faulhaber- Hochleistungsmotor mit Schwungmasse, der das Modell durch seine Fahreigenschaften schon alleine zu einer Augenweide macht.





Digitalisierung

Normalerweise ist es kein Problem die Analogplatine durch einen 66830 Decoder auszutauschen.

Für mich stellt sich einfach die Frage: "Passt in den Tender ein preisgünstiger 66835 Decoder?"



Da ich die Umrüstung einer G12, die technisch identisch zur BR58 ist, bereits erfolgreich durchgeführt habe, sollte es auch hier keine größeren Probleme geben.



Nachdem man den Tender geöffnet hat, fällt der Blick auf eine Platine, die in der rechten hinteren Ecke eine Aussparung hat.

Diese ist wohl für einen 66830 Decoder gedacht, denn ein 66835 passt dort nicht hinein!

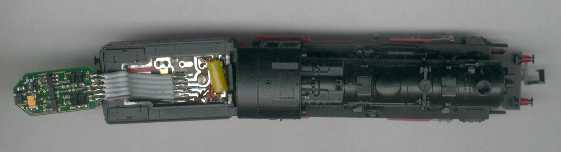

Also muss ein 66835 oberhalb der Platine Platz finden. Ich habe die Anschlussdrähte auf 17 mm eingekürzt, wobei 5 mm am Ende abisoliert werden um entweder den Stecker zu nutzen oder die Anschlüsse auf die Platine zu löten.



Achtung: Die Entstördrossel nicht entfernen! (Sie ist im gelben Isolationsschlauch untergebracht) Die Drossel ist Bestandteil der elektrischen Versorgung des Motors! Wird sie entfernt, erhält der Motor keinen Spannung vom Decoder

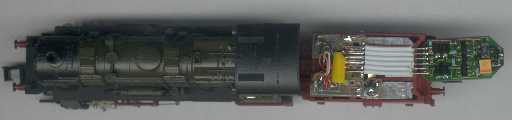

Wie man sieht habe ich gelötet. Im Gegensatz zur G12 fällt der Platz unter dem Tendergehäuse doch etwas kleiner aus! Deshalb ist es erforderlich den Schnittstellenstecker von der Platine zu entfernen, um etwas mehr Platz in der Höhe zu gewinnen. Des weiteren muss die Entstördrossel bis zum Platinenanfang vorsichtig nach vorne verschoben werden. Da sie Bestandteil der Motorversorgung ist kann sie leider nicht entfallen. Ein Ersatz durch einen einfache Drahtbrücke wäre denkbar und bringt den meisten Platz. Das habe ich aber nicht ausprobiert!

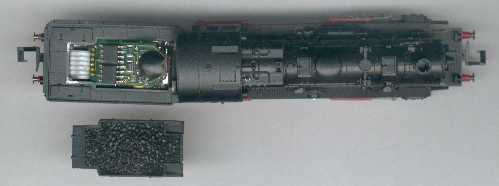

Beim ersten Versuch das Tendergehäuse wieder aufzustecken hat der Decoder den Kohleaufsatz des Tenders nach oben gedrückt! (Dieser lässt sich später wieder problemlos auf setzen. Siehe auch Ersatzteilblatt, dass jeder Lok beiliegt.) Jedenfalls sind dadurch die beiden folgenden Bilder entstanden, auf denen man sieht wie knapp doch der Platz im Tender für einen 66835 Decoder ist.





Nun wird ziemlich genau am Tenderrahmenende das ganze Flachbandkabel nach vorne gebogen, so dass der Decoder auf der Platine aufliegt. (Siehe auch G12 Umrüstung) Darauf achten, dass das Kabel nicht übersteht, denn am Ende muss dort das Plexiglas für die Beleuchtungseinrichtung liegen, die im Tenderdeckel untergebracht ist.





Da die Leiterbahnen des Decoders nicht durch Lack isoliert sind, unbedingt den Tenderdeckel von innen komplett mit Tesafilm oder Ähnlichem isolieren. Auch die Seitenteile und die Vertiefung, denn ein Berührung mit den Bauteilen des Decoders ist nicht auszuschließen. Außerdem sollte die Vertiefungen nicht zugeklebt werden, denn den Platz benötigt man für die herausragenden Bauteile des Decoders, wie man im letzten Bild sehr gut sieht. Das Aufsetzten des Tenderdeckel (bzw. bei mir des Kohleaufsatz) gestaltet sich jetzt doch etwas schwieriger. Darauf achten, dass der Decoder und das Flachbandkabel mittig sitzen! Der Decoder wird vorne auf der isolierten Entstördrossel aufliegen und muss hinten mit der Platine noch unter das Gehäuse der Wasserkästen geschoben werden.



Jetzt die beiden Schrauben wieder einsetzten und der Umbau ist abgeschlossen.



[ Ich hoffe, ich konnte mich klar ausdrücken .-) ]

Fazit

Der Einbau eines 66830 Selectrix Decoders oder des ab Sommer 2001 erhältlichen Doehler & Haass Decoders DHL100 (beim Modellbahn-Digital-Versand-Radtke SLX830) sollte weniger Probleme bereiten. Aber man bekommt den momentan preisgünstigen 66835 Selectrix Decoder in einer Minitrix BR58 unter!
