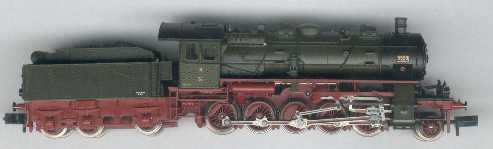

MINITRIX G12 der K.P.E.V. mit Selectrix Decoder 66835

[Artikel- Nr. 12608]



(alle Angaben ohne Gewähr)



Das Modell der G12 ist werksseitig mit einer Schnittstelle nach NEM 651 ausgerüstet.

Außerdem besitz dieses Modell einen Faulhaber- Hochleistungsmotor mit Schwungmasse, der das Modell durch seine Fahreigenschaften schon alleine zu einer Augenweide macht.





Digitalisierung

Normalerweise ist es kein Problem die Analogplatine durch einen 66830 Decoder auszutauschen.

Für mich stellt sich einfach die Frage: "Passt in den Tender ein preisgünstiger 66835 Decoder?"

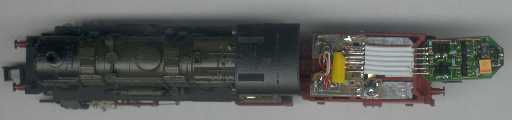

Nachdem man den Tender geöffnet hat, fällt der Blick auf eine Platine, die in der rechten hinteren Ecke eine Aussparung hat.

Diese ist wohl für einen 66830 Decoder gedacht, denn ein 66835 passt dort nicht hinein!



Also muss ein 66835 oberhalb der Platine Platz finden. Ich habe die Anschlussdrähte auf 17 mm eingekürzt, wobei 5 mm am Ende abisoliert werden um entweder den Stecker zu nutzen oder die Anschlüsse auf die Platine zu löten.



Achtung: Die Entstördrossel nicht entfernen! (Sie ist im gelben Isolationsschlauch untergebracht) Die Drossel ist Bestandteil der elektrischen Versorgung des Motors! Wird sie entfernt, erhält der Motor keinen Spannung vom Decoder.



Wie man sieht habe ich gelötet.

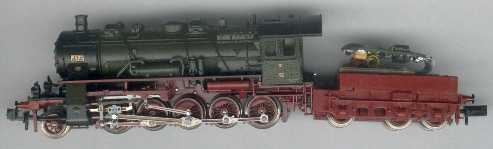

Nun wird ziemlich genau am Tenderrahmenende das ganze Flachbandkabel nach vorne gebogen, so dass der Decoder auf der Platine aufliegt. Darauf achten, dass das Kabel nicht übersteht, denn am Ende muss dort das Plexiglas für die Beleuchtungseinrichtung liegen, die im Tenderdeckel untergebracht ist.





Da die Leiterbahnen des Decoders nicht durch Lack isoliert sind, unbedingt den Tenderdeckel von innen komplett mit Tesafilm oder Ähnlichem isolieren. Auch die Seitenteile und die Vertiefung, denn ein Berührung mit den Bauteilen des Decoders ist nicht auszuschließen. Außerdem sollte die Vertiefungen nicht zugeklebt werden, denn den Platz benötigt man eventuell für die herausragenden Bauteile des Decoders. Das Aufsetzten des Tenderdeckel gestaltet sich jetzt etwas schwieriger, da durch den Decoder weniger Platz zum Schrägstellen des Gehäuses ist. Darauf achten, dass der Decoder und das Flachbandkabel mittig sitzen!



Jetzt die beiden Schrauben wieder einsetzten und der Umbau ist abgeschlossen.

Fazit

Der Einbau eines 66830 Selectrix Decoders oder des ab Sommer/Herbst 2001 erhältlichen Doehler & Haass Decoders DHL100 (beim Modellbahn-Digital-Versand-Radtke SLX830) sollte weniger Platzprobleme bereiten. Man bekommt den momentan preisgünstigen 66835 Selectrix Decoder in einer Minitrix G12 jedoch recht problemlos unter!





HobbyTrix by C. Löwe

First issue 22.04.01

Last update 11.05.01
