Digitaler Umbau einer MINITRIX DB-Ellok BR 103

(alle Angaben ohne Gewähr)

Analyse der DB-Ellok BR 103
[ Bestellnr. 13933 ]

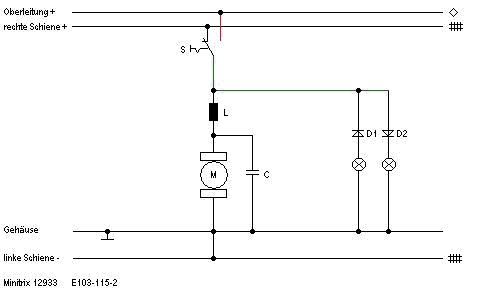

Schaltung der analogen BR103

Zunächst eine Analyse der herkömmlichen analogen Verdrahtung:

 Umbau von analogen nach digital

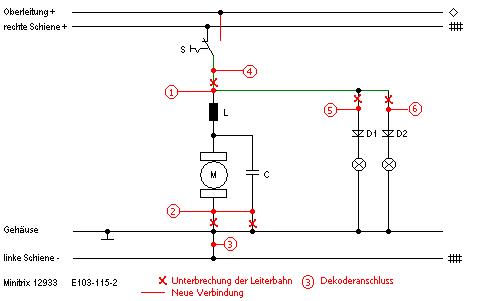

Wenn man den Digitaldekoder in die analoge Lok einbaut, würde sich die Schaltung nach dem folgendem Bild ändern:

Ich habe die analoge Platine in der Lok belassen und an den nötigen Stellen die Leiterbahnen vorsichtig unterbrochen.

Wichtig für den digitalen Betrieb ist der massefreie Kontakt des Motors!  Die Masse des Motors wird bei der analogen Schaltung über eine Klammer der Motor-Bürste hergestellt. Dabei verbindet eine Kontaktnase die Kohle-Bürste mit der Gehäusemasse. Diesen Kontakt habe ich einfach abgekniffen und durch einen angelötetes Kabel ersetzt, das jetzt mit dem Anschluss 2  des Lokdekoders verbunden ist. Vorsicht beim Anlöten! Nicht zuviel Wärme durch den Lötkolben zuführen, da die Halteklammer durch starke Hitze sich schnell verformt und dann nicht mehr richtig am Motor befestigt werden kann. Die Spule L und den Entstörkondensator C habe ich auf der Platine belassen und in die Schaltung integriert.

Die Dioden D1 und D2 kann man entweder entfernen oder man muss zuminderst einen andersherum einlöten. Ich habe mich für das Umdrehen einer Diode entschieden. So hat man alle Bauteile beieinander wenn man wieder auf Analogbetrieb zurückbauen möchte.

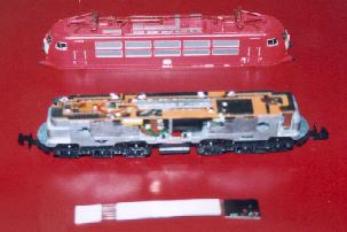

Vor Umbau

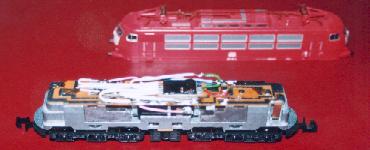

Nach Umbau
